Tree

Data Structure - 4번째 스터디 : Tree

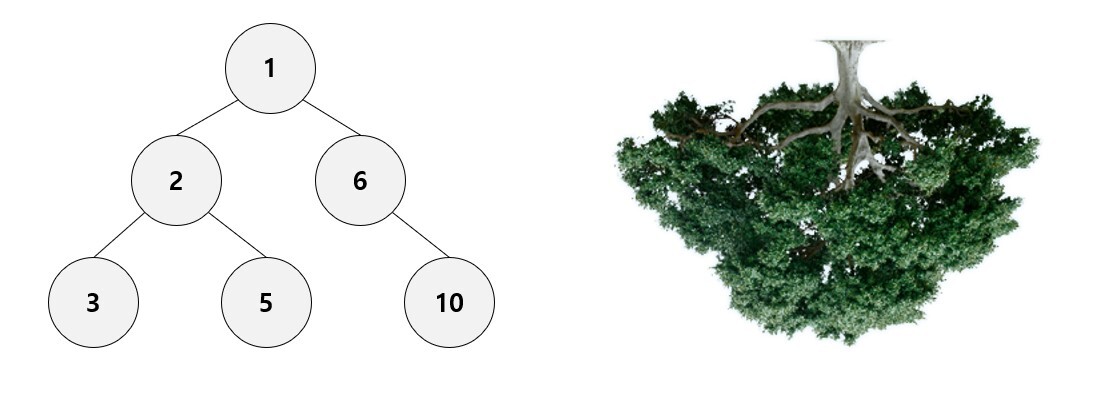

Tree의 기본 개념과 특징

• 노드들이 나무 가지처럼 연결된 비선형 계층적 자료구조
• 하나의 루트 노드와 0개 이상의 하위 트리로 구성
• 데이터를 순차적으로 저장하지 않기 때문에 비선형 자료구조
• 트리 내에 또 다른 트리가 있는 재귀적 자료구조
• Loop를 갖지 않고 연결된 무방향 그래프 구조
• 계층형 자료구조 : 모든 노드는 단 하나의 부모 노드만을 가짐 (루트노드 제외)
• 노드가 n개인 트리는 항상 n-1개의 간선(edge)를 보유

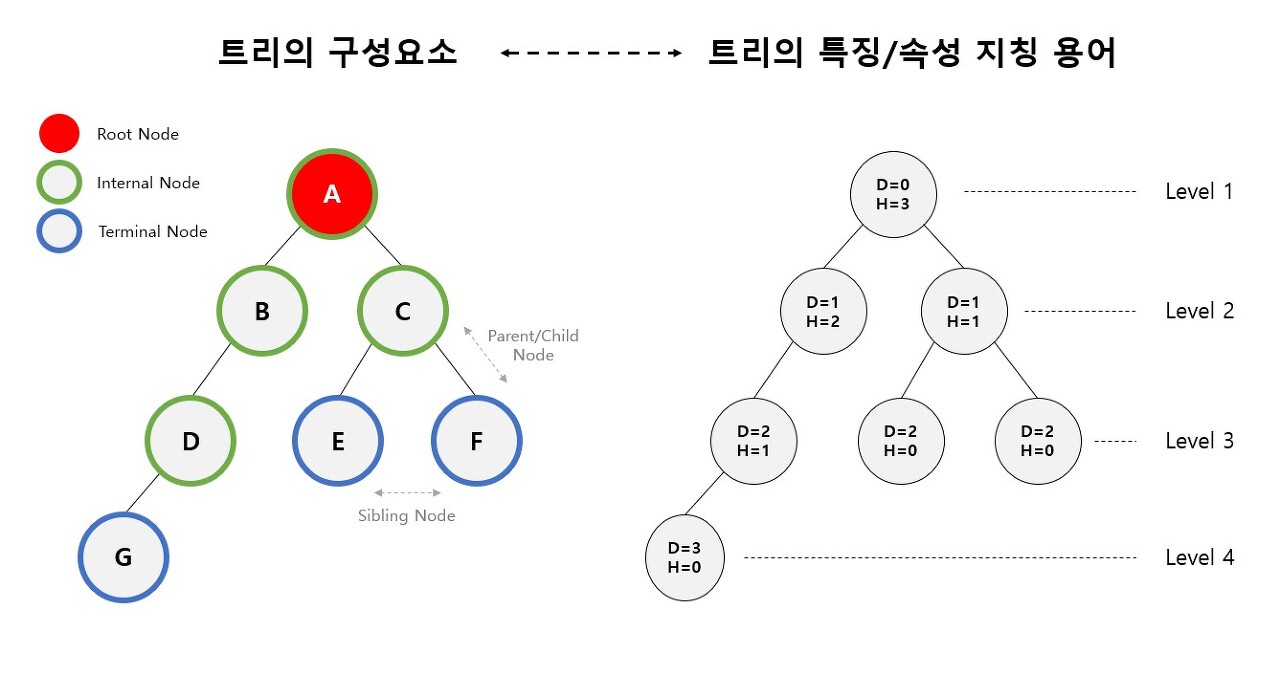

Tree의 구성요소

• Tree의 구성 요소
  • Node(노드): 트리를 구성하는 각각의 요소
  • Edge(간선): 트리를 구성하기 위해 노드와 노드를 연결하는 선
  • Root Node(루트노드): 트리 구조에서 최상위에 있는 노드
  • Parent Node(부모노드): 자식 노드를 가진 노드
  • Chlid Node(자식노드): 부모 노드를 가진 노드
  • Sibling Node(형제노드): 같은 부모를 가지는 노드
  • Terminal Node(단말노드): 자식 노드가 없는 노드 (=Leaf Node, External Node, Outer Node)
  • Internal Node(비단말노드): 자식 노드가 있는 노드 (=Branch Node, Internal Node, Inner Node)
• Tree의 특징/속성 지칭 용어
  • Depth(깊이): 어떤 노드에서 루트 노드까지 가장 긴 경로의 간선(Edge)의 수
  • Height(높이): 어떤 노드에서 단말 노드까지 가장 긴 경로의 간선(Edge) 수
  • Level: 루트 노드로부터 임의의 노드까지의 깊이 (루트 노드의 레벨=1)
  • Degree: 노드의 자식 수 (= 서브트리의 수)
  • Path: 한 노드에서 다른 한 노드에 이르는 길 사이에 놓여있는 노드들의 순서
  • Path Length: 해당 경로에 잇는 총 노드의 수
  • Size: 자신을 포함한 자손의 노드 수
  • Width: 해당 레벨에 있는 노드 수
  • Breadth: 리프 노드의 수
  • Distance: 두 노드 사이의 최단 경로에 있는 간선(Edge)의 수
  • Order: 부모 노드가 가질 수 있는 최대 자식 수 (이진 트리는 order = 2)

Tree의 장점? 사용하는 이유?

• (Dynamic) Array나 Linked List에서는 삽입이나 삭제를 수행하는데 O(N) 시간 소요
  • Array: Index로 빠르게 접근 가능하지만, Shift 과정에서 O(N) 소요
  • Dynamic Array: Index로 빠르게 접근 가능하지만, 작업 외 데이터들을 임시 배열로 복사/이동 하는 과정에서 O(N) 소요
  • Linked List: 작업 데이터를 찾기 위해 순회하는 과정에서 O(N) 소요
• 트리는 편향 트리가 아닌 이상 일반적으로 삽입/삭제 수행 시 O(logN) 시간 소요
• 계층적 관계를 표현하는데 용이함

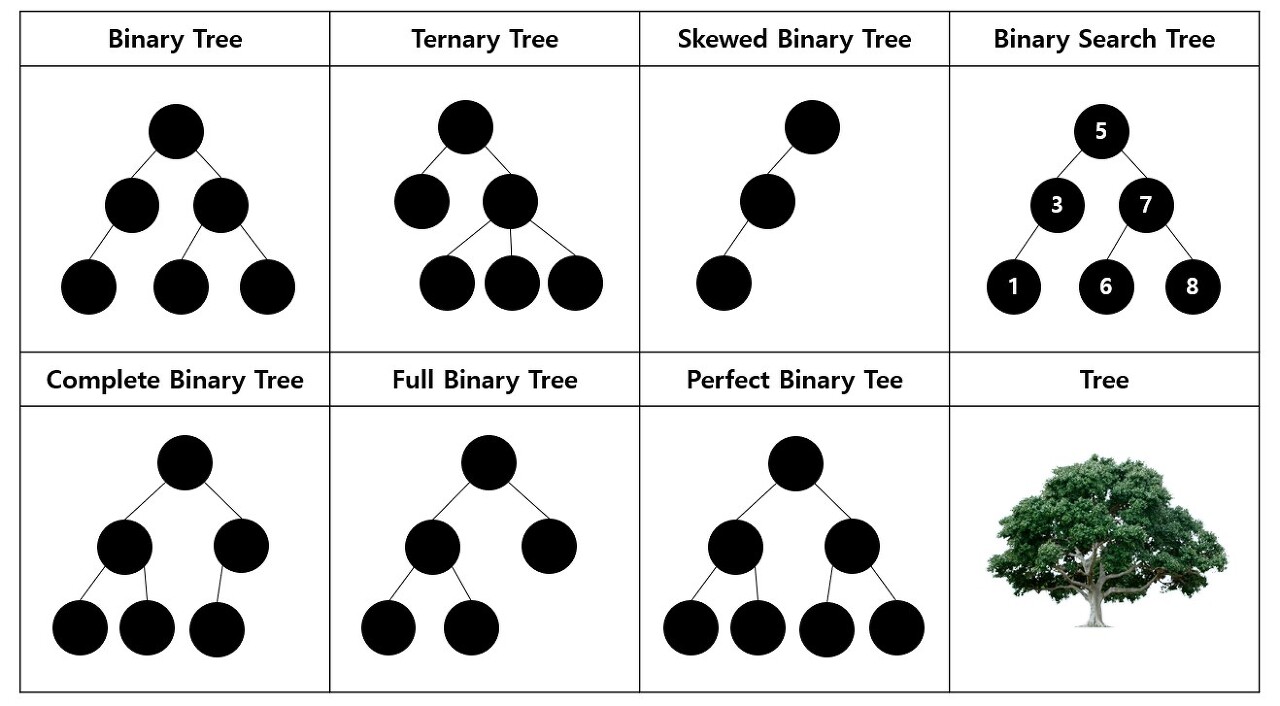

Tree의 종류

• Binary Tree: 자식 노드가 최대 2개까지만 허용하는 트리
• Ternary Tree: 자식 노드가 3개 이상 존재하는 트리
• Skewed Binary Tree: 모든 노드가 부모의 왼쪽 혹은 오른쪽으로 편향되어 있는 트리
• Binary Search Tree: 부모노드의 왼쪽 자식 노드에는 부모노드보다 작은 값이, 오른쪽 자식 노드에는 부모 노드보다 큰 값이 들어가 있어야 하는 트리. 값을 찾는데 편리한 조건 (전위 순회, 중위 순회, 후위 순회 - 루트 노드의 방문 순서가 기준, 레벨 순회)
• Complete Binary Tree: 왼쪽에서 오른쪽으로 순서대로 차곡차곡 채워져있는 이진 트리
• Full Binary Tree: 단말 노드를 제외하고 모든 노드의 차수가 2 혹은 0인 이진 트리
• Perfect Binary Tree: 모든 노드의 차수가 2이며, 모든 단말 노드의 레벨도 동일한 경우
• (트리 간의 포함 관계에 유의해야 함)

Tree 구조의 활용

• 컴퓨터 디렉토리 구조
• 회사의 조직도
• 최대/최소 힙
• 우선 순위 큐
• 기타 등등

참고 문헌

• https://github.com/WooVictory/Ready-For-Tech-Interview/blob/master/Data%20Structure/%5BData%20Structure%5D%20Tree.md
• https://gmlwjd9405.github.io/2018/08/12/data-structure-tree.html
• http://dblab.duksung.ac.kr/ds/pdf/Chap08.pdf
• https://lifelife7777.tistory.com/133
• https://yaboong.github.io/data-structures/2018/02/10/1_binary-tree-1/
• 유석종, 『자료구조 개념 및 구현』, 휴먼싸이언스(2018)
