B Tree & B+ Tree
Data Structure 세 번째 스터디 : B Tree & B+ Tree

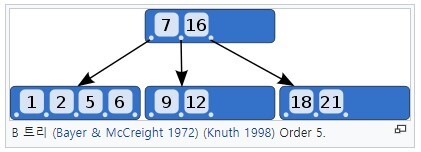

B Tree란?
- Balanced Tree : 좌우 균형을 맞추어 트리의 검색, 삽입, 삭제 시 시간 복잡도를 개선한 자료구조
- 이진 트리를 확장하여서 더 많은 수의 자식 수를 가질 수 있도록 일반화
- 노드 내 데이터 수에 따라서 2차 B-Tree, 3차 B-Tree, ... M차 B-Tree)
- 이진 트리 구조의 간결함 + 균형 → 검색/삽입/삭제 모두 O(logN)
B Tree 규칙
- 노드의 데이터 수가 N이면, 자식 수는 N+1
- 각 노드의 데이터는 정렬된 상태이어야 함
- 루트 노드는 적어도 2개 이상의 자식을 가져야 함
- 루트 노드를 제외한 모든 노드는 적어도 M/2개의 데이터를 가지고 있어야 함 (M=노드 내 최대 데이터 수)
- 외부(단말) 노드로 가는 경로의 길이는 모두 같다
- 입력 자료는 중복될 수 없음
B Tree 삽입
- 새로운 데이터 key를 삽입할 단말(리프) 노드 찾기
- 찾은 노드의 공간에 여유가 있으면 키를 삽입하고 끝낸다
- 찾은 노드의 공간에 여유가 없으면, 형제 노드를 살펴 공간의 여유가 있으면 형제 노드에 키를 하나 넘긴다
- 형제 노드의 공간에도 여유가 없으면 노드를 두개로 분리한다. 분리 작업은 부모 노드에서의 삽입 작업을 포함한다.
B Tree 삭제
- 삭제하고자 하는 데이터 key(x)를 갖고 있는 노드를 찾는다
- 찾은 노드가 단말(리프) 노드가 아니면, x의 직후원소인 y를 가진 리프노드를 찾아와 x와 y를 맞바꾼다
- 리프 노드에서 x를 제거한다
- x 제거 후 노드에 언더플로우가 생기면 적절히 해소한다

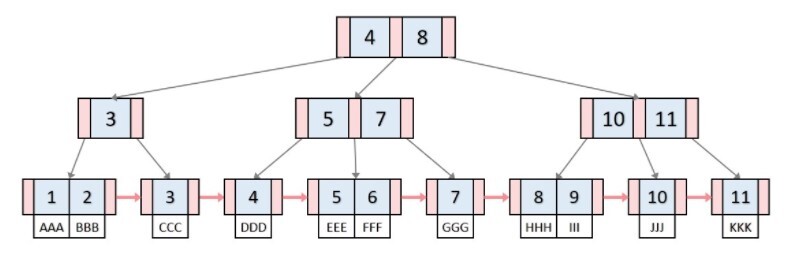

B+ Tree 란?
- 데이터의 빠른 접근을 위한 인덱스 역할만 하는 노드가 추가로 있음
- 모든 key, data가 리프노드에 모여있음
- 모든 리프노드가 연결리스트 형태를 띄고 있음 → 재 검사 시 리프노드에서 선형 검색으로 시간 복잡도 DOWN
- 리프노드의 부모 key는 리프 노드의 첫 번째 key보다 작거나 같다
- [장점] Key 값에 대한 HDD 액세스 주소 없음 → 블럭 사이즈 더 많이 이용 가능
- [장점] Leaf 노드끼리 연결 리스트로 연결 → 범위 탐색에 유리
- [단점] 최상의 케이스의 경우 루트에서 끝날 수 있는 B-Tree와 달리, 무조건 leaf까지 가봐야 함
B Tree와 B+ Tree 의 비교
| 비교사항 | B Tree | B+ Tree |
| 저장방식 | 각 노드 안에 key+data | 각 노드에 key, 리프 노드에 모든 data 저장 |
| 리프노드 | - | 모든 리프노드가 연결리스트 → 임의/순차접근 용이 |
| 삽입/제거 | 각 노드에서 수행 | 리프 노드에서만 수행 |
B Tree의 이용 사례
- 데이터베이스 (B+ Tree)
- 파일 시스템
- 다량의 데이터를 처리할 때
- 하나의 노드에 많은 데이터를 저장할 수 있다는 것은 큰 장점
- 메모리보다 블럭 단위로 입출력하는 HDD/SDD에 저장해야 하기 때문
- 한 블럭이 1024바이트든, 2바이트든 똑같은 입출력 비용
- 모든 노드를 각 1024바이트로 꽉 채워서 사용하면 입출력에 효율적인 구성
참고문헌
- https://ko.wikipedia.org/wiki/B_%ED%8A%B8%EB%A6%AC
- https://hyungjoon6876.github.io/jlog/2018/07/20/btree.html
- https://github.com/WooVictory/Ready-For-Tech-Interview/blob/master/Data%20Structure/%5BData%20Structure%5D%20B%20Tree%20%26%20B%2B%20Tree.md
- https://velog.io/@emplam27/%EC%9E%90%EB%A3%8C%EA%B5%AC%EC%A1%B0-%EA%B7%B8%EB%A6%BC%EC%9C%BC%EB%A1%9C-%EC%95%8C%EC%95%84%EB%B3%B4%EB%8A%94-B-Plus-Tree
